?聚脲美縫的注意事項(xiàng)和施工要點(diǎn)

聚脲美縫為什么會(huì)起鼓或凹陷？

很多美縫師第一次做聚脲美縫都會(huì)翻車，具體是什么原因?qū)е碌模泻芏鄮煾邓较伦稍冋f(shuō)當(dāng)時(shí)壓縫的時(shí)候是平整的，到清理美縫余料的時(shí)候就發(fā)現(xiàn)縫隙凹凸不平，今天就跟大家說(shuō)一下，聚脲美縫為什么會(huì)出現(xiàn)凹凸不平 的情況，以及注意事項(xiàng)和施工方法。

因?yàn)榫垭迕揽p的原材料和環(huán)氧美縫不同，其材料特性、固化速度和原理完全不用于環(huán)氧美縫，尤其是亮面的聚脲真瓷，聚脲彩砂還稍微好一點(diǎn)。

聚脲材質(zhì)的質(zhì)量相對(duì)于環(huán)氧要輕。固化反應(yīng)速度要快，材料打到縫隙中，快速反應(yīng)所釋放的熱量與縫隙中的空氣會(huì)產(chǎn)生物理反應(yīng)形成壓強(qiáng)，這就容易導(dǎo)致起鼓或者凹陷，所以基于這個(gè)原理，我總結(jié)了幾點(diǎn)，叫聚脲四度。

我們?cè)谧鼍垭迕揽p時(shí)，只要注意和把握好這4個(gè)度，基本上就能輕松駕馭聚脲美縫的施工。

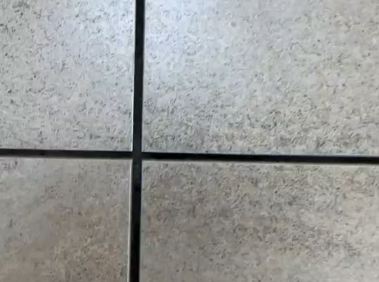

要想做好聚脲美縫，首先就要改掉以往環(huán)氧美縫施工的不良習(xí)慣，我知道的很多美縫師傅做環(huán)氧美縫師沒(méi)有用毛巾擦拭縫隙的習(xí)慣的，甚至很多師傅都根本不知道有這個(gè)工序，這也是直接導(dǎo)致雙管美縫劑容易脫落開裂的原因之一，所以做聚脲美縫第一個(gè)度就是注意縫隙的干凈程度。吸塵器吸完灰塵以后，一定要用擰干水分的濕潤(rùn)的毛巾塞進(jìn)縫隙中擦拭干凈瓷磚側(cè)壁的浮灰，確保美縫劑打進(jìn)縫隙之中能與瓷磚側(cè)邊充分結(jié)合，保證粘結(jié)力。

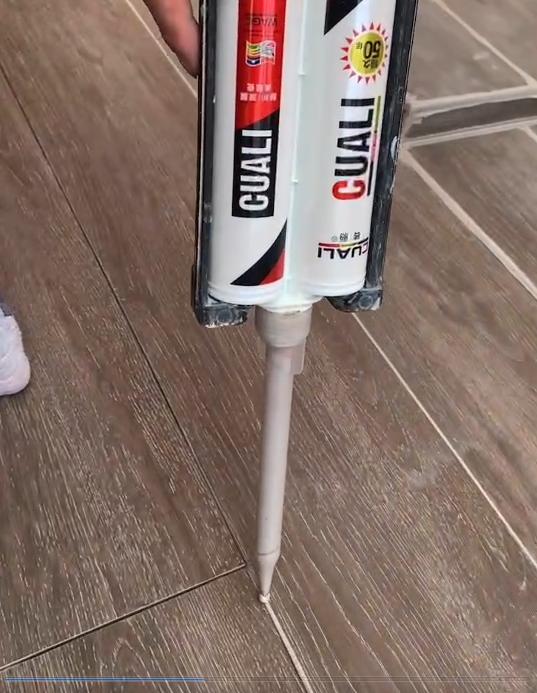

第二個(gè)度就是打膠的速度和深度。勻速打膠，保證打入縫隙中的膠體厚度一致，3毫米內(nèi)的縫隙深度不低于5毫米，很多師傅為了體現(xiàn)其嫻熟的手法打膠速度非常快，表面看著打出的膠條飽滿粗細(xì)均勻，實(shí)際縫隙中可能深淺不一。或者只要表面薄薄一層。

這第三個(gè)度壓縫的力度和角度，注意壓縫片角度不要太低，不宜放平，稍微抬高一點(diǎn)大約是65-70度左右，適當(dāng)加大一點(diǎn)力度施加壓力。有些手藝好的師傅會(huì)習(xí)慣于壓低壓縫片的角度，這樣做出來(lái)的平縫效果好，但是這個(gè)方法不適用于聚脲美縫，因?yàn)榫垭宀馁|(zhì)較輕，縫隙又打的飽滿，壓縫片放太平，縫隙內(nèi)的美縫劑會(huì)有一個(gè)回彈反作用力，導(dǎo)致微鼓。

第四個(gè)就是加熱溫度，聚脲美縫劑千萬(wàn)不能高溫加熱，溫度過(guò)高會(huì)加速反應(yīng)縮短固化時(shí)間，增加操作難度，其次聚脲快速反應(yīng)瞬間釋放的熱量會(huì)加劇與縫隙中空氣的物理反應(yīng)，產(chǎn)生負(fù)壓，導(dǎo)致起鼓或凹陷。

所以總結(jié)一下聚脲美縫施工有4度，

第一是縫隙干凈程度

第二是打膠速度和深度

第三是壓縫力度角度

第四是加熱溫度

這四個(gè)度是相互關(guān)系緊緊相扣，缺一不可，所以想要做好聚脲美縫，我們只要改變以前做環(huán)氧美縫的不良習(xí)慣，規(guī)范操作把握好聚脲4度，就能輕松做出順滑平整的美縫效果。
